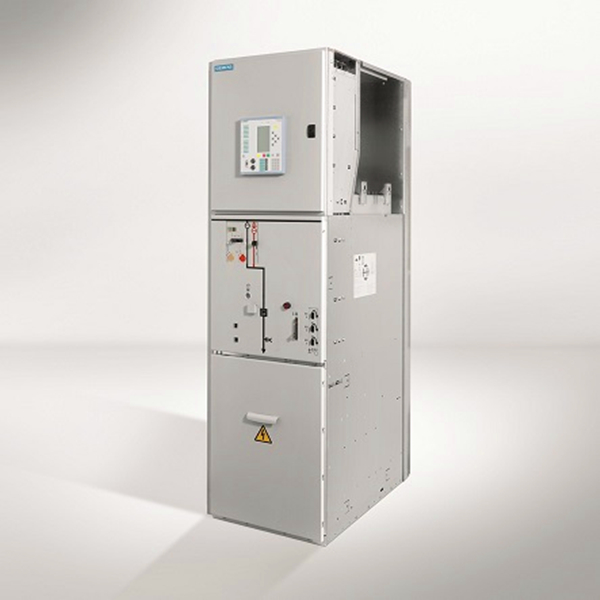

Распределительное устройство NXPLUS C с газовой изоляцией для первичной распределительной системы
Распределительное устройство NXPLUS C для первичной системы распределения электроэнергии отвечает всем требованиям к современным усовершенствованным распределительным устройствам с металлической изоляцией в корпусе с точки зрения производительности и надежности. В настоящее время это самый компактный продукт в этом классе напряжения в мире. Эта компактная конструкция выигрывает от улучшения изоляционных материалов, использования автоматизированного проектирования и современных технологий литья и передовых технологий производства в сочетании с использованием закрытой оболочки.
ХАРАКТЕРНАЯ ЧЕРТА
1. До 15 кВ, 31,5 кА, шина 2500 А, фидер 2500 А
2. До 24 кВ, 25 кА, шина 2500 А, фидер 2000 А
3.Metal корпусе
Система с одной или двумя шинами
5.Gas изоляцией
6. Герметично закрыт, лазерная сварка
7. Более 500 000 распределительных щитов SIEMENS в эксплуатации в течение многих лет
ПАРАМЕТР
|
Rated Voltage
|
kV
|
12
|
24
|
|
Power-frequency withstand voltage
|
kV
|
42
|
65
|
|
Lighting impulse withstand voltage
|
kV
|
95
|
125
|
|
Rated peak withstand current
|
kA
|
80
|
63
|
|
Rated short-current breaking current
|
kA
|
31.5
|
25
|
|
Protection degree
|
Primary part
|
IP65
|
|
Secondary part
|
IP3XD
|
|
Dimesion
|
|
Width
|
≤ 1250A
|
mm
|
600
|
|
≥ 2000A
|
mm
|
900
|
|
Depth
|
without pressure relief duct
|
mm
|
1100
|
|
with pressure relief duct
|
mm
|
1225
|
|
Height
|
600mm panels
|
mm
|
2250
|
|
900mm panels
|
mm
|
2550
|
РАБОЧИЙ ДЕЛО
